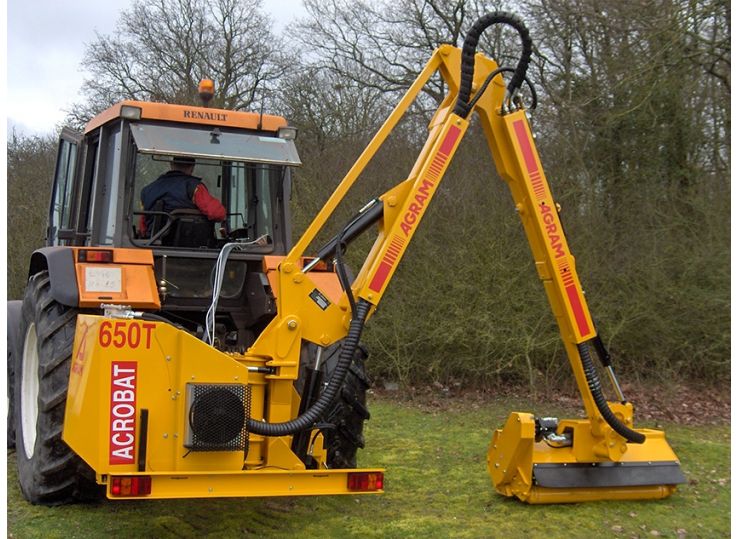

Débroussailleuse ACROBAT 500 et 650 T

Débroussailleuse ACROBAT Portée 5,10 et 6,58 m Cinématique haute à pivot centré. Cinématique à parallélogramme Radiateur de série

Télécharger PDF

Description

Équipements très complets de série

Cinématique à parallélogramme

Correction automatique du niveau et de l'angle
La cinématique à parallélogramme AGRAM facilite et réduit le nombre de manoeuvre.
Une seule commande pour approcher et éloigner le groupe de broyage en gardant la même position du groupe broyeur.

Motorisation

Motorisation surpuissante moteur ACIER 65 Ch/Din
Une grande puissance et un grand débit à température élevée garantis. Meilleur durée de vie en usage intensif. Refroidisseur de série.

Pivot

Le pivot permet d'accéder aux endroits difficiles et joue le rôle de sécurité en cas d'obstacle

Rotor multicouteaux

Le rotor permet sur le même rotor de monter plusieurs types de couteaux adapté à chaque usage. Double sens de rotation du rotor de série.

Groupe de broyage

Groupe de broyage poussé et flottant.
le groupe de broyage, poussé, épouse parfaitement le relief du terrain et travail sans contraintes en position fauchage. Pivotement du broyeur de 240°.

Bras télescopique

Bras télescopique sur Modèle"T"
Il allonge le bras d' 1 mètre.

Cinématique compacte

Travail au plus près des haies.
Encombrement minimum sur la voirie.
Aucun verin ne gène la manoeuvre du bras au travail.

Rouleau palpeur

Diamètre 140 mm
Monté sur roulement conique pour résister aux efforts latéraux.

Haubans stabilisateurs

Vis + chappes 3ème points de série
Permet de verrouiller le relevage en position de travail.

Suspension

Suspension Oléopneumatique

Choix de commandes

Téléflexible ou commande basse pression mixte

Béquilles de remisage escamotables

Barre d'éclairage de série.

CARACTÉRISTIQUES

Cinématique	ACROBAT 500	ACROBAT 650 T
Position	Arrière
Porté horizontal maxi	5,10 m	6,58 m
Portée verticale maxi	5,70 m	7,62 m
Portée talus 45°	5,10 m	6,60 m
Portée fossé 45°	3,60 m	4,90 m
Portée flanc de haie	1,37 m	1,50 m
H sur haie maxi	4,50 m	6,20 m
Passage sous flèche	1,90 m
H de transport	2,60 + 0,30 + 2,90 m
Angle de rotation du groupe	240°
Angle de balayage arrière	105°	90°
Pivot	Oui
Circuit Rotor
Spécification de pompe	GR ACIER 115 L / min
Puissance moteur hydraulique	65 ch / Din
Capacité du réservoir	210 L	230 L
Système d'inversion	Dble sens de rotation
Système de commande	Mécanique Électrique	Électrique
Système de refroidissement	Série
Pression	200 bars
Circuit Mouvement
Spécification de pompe	GR ALLU 16 cc 30 L / min
Commande distributeur	HANDY FAST ou HANDY SOFT	HANDY SOFT
Débrayage vérin du broyeur	Tête flottante hydraulique
Suspension oléopneumatique	Accumulateur à azote de série
Groupe de broyage
Largeur de coupe	1,25 m
Hauteur de coupe	10 mm / 90 mm
Diamètre du rotor	115 mm
Diamètre du rouleau palpeur	140 mm
Largeur du rotor	1,30 m
Type de rotor	Universel
Spécification moteur	GR 3 ACIER
Vitesse rotation rotor	3 150 Tr / min
Entraînement rotor	Direct	55 ch / Din
Caractéristiques
Poids total avec huile	1 300 Kg	1 650 Kg
Liaison machine / tracteur	Haubans + chapes 3 points
Puissance tracteur mini	70 ch / Din
Poids tracteur préconisé	3 500 Kg	5 000 Kg
Sécurités	Balayage
Voie arrière tracteur	2,10 m

_*_{Les caractéristiques indiquées ainsi que les formes sont sujettes à évolutions permanentes et elles ne sont ici qu'à titre indicatif, demandez des précisions écrites à votre interlocuteur.}

OPTIONS

Options	ACROBAT 650 T
Minoration pour non fourniture du groupe Broyeur 1,25 Courroies rouleau palpeur Ø 140 mm	045-497-12
Kit marteaux gros bois	045-497-41
Kit Push Pull	045-699-37

Options	ACROBAT 500
Minoration pour non fourniture du groupe de broyage 1,25 m Direct rouleau palpeur Ø 140 mm	045 497 11
Minoration pour non fourniture du groupe Broyeur 1,25 Courroies rouleau palpeur Ø 140 mm	045 497 12
Kit marteaux gros bois	045-497-41
Kit Push Pull	045-699-37
