Echangeur de chaleur - Heat box

8 modèles de 100kW à 650kW

Description

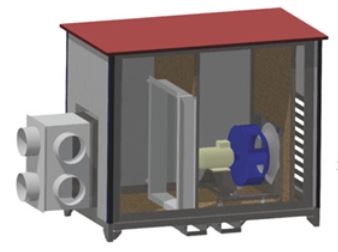

Echangeur de chaleur - Heat box

- Containeur comprenant un ventilateur associé à un échangeur de chaleur

- L'échangeur de chaleur se composent de tubes en Cuivre et d'ailettes en Aluminium. Les tubes en cuivre servent au passage du fluide (eau chaude) entre lesquels le transfert de chaleur à lieu. Le fluide rentre et sort de l'unité de l'échangeur de chaleur via les connexions à l'extérieur.

- Moteur électrique équipé d'un variateur de fréquence (Parker Hanifin AC 10)

- Châssis en acier GALVA avec fourreaux pour transport avec charriot élévateur

- Isolation : Isopaneel 60 mm

- Etanchéité : DIN EN 1751, classe 4

CARACTÉRISTIQUES

Caractéristiques	100 Kw	150 Kw	200 Kw	250 Kw	300 Kw	400 Kw	500 Kw	650 Kw
a (mm)	1400	1400	2430	2430	2430	2430	2430	2430
b (mm)	2430	2430	3700	3700	3700	3700	3700	3700
c (mm)	2030	2030	2030	2030	2030	2030	2030	2030
d ( Ø mm)	(à préciser à la commande)
e (mm)	(à préciser à la commande)
Poids (Kg)	745	760	1750	1750	1815	2000	2000	-
Puissance moteur (Ch)	5.5	7.5	7.5	10	15	25	25	30
Puissance moteur (Kw)	4	5.5	5.5	7.5	11	18.5	18.5	22
Température eau (entrée) C°	80
Température eau (sortie) C°	60
Débit d'eau ...m³/h	4.43	6.65	8.85	10.96	13.17	17.40	21.81	28.59
Ø Nominal raccordement fluide (DN)	40	40	65	65	65	80	80	80
Débit d'air (à 100Pa) (m³/h)	8000	12000	12000	16000	22000	32000	38000	55000
Température air (sortie) (°C)	57	57	59	60	60	59	58	55

_*_{Les caractéristiques indiquées ainsi que les formes sont sujettes à évolutions permanentes et elles ne sont ici qu'à titre indicatif, demandez des précisions écrites à votre interlocuteur.}

OPTIONS

Options	100 Kw	150 Kw	200 Kw	250 Kw	300 Kw	400 Kw	500 Kw	650 Kw
Kit de régulation de chaleur	060-41894-3-100		060-41894-3-200			060-41894-3-400
