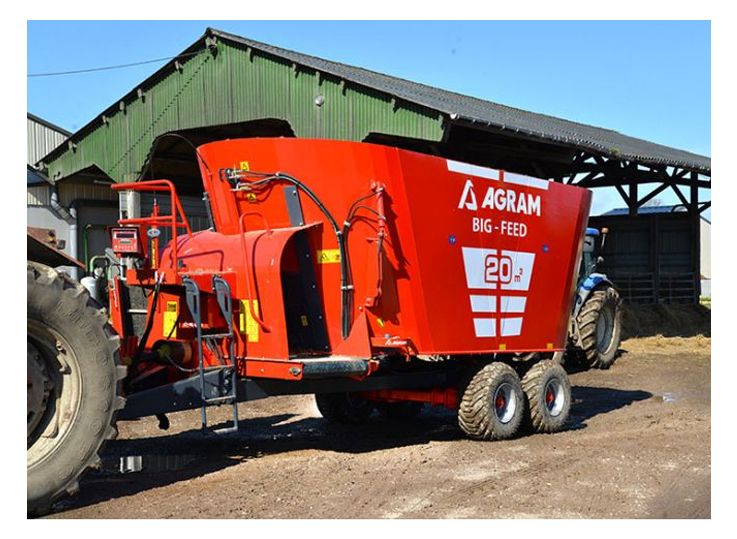

Mélangeuse à vis verticale BIG FEED AGRAM

5 modèles Conception ultra-robuste et commande confort Vis ellipsoïdale

Voir la vidéo Télécharger PDF

Description

Pourquoi une mélangeuse verticale ?

Une conception simple et robuste

. La BIG FEED est composée d'une transmission cardan, d'un boîtier et d'une vis, contrairement aux autres modèles à vis horizontales qui sont entrainées par de nombreux boîtiers, réducteurs et chaînes.

. Entraînement de la vis par boîtier surdimensionné avec couple conique + train épicycloïdal (rapport 16,13/1, conception identique à un demi pont de tracteur)

. Vis directement boulonnée sur la platine du boîtier (sans entretien)

. Accepte sans difficulté l'absorption de balles entières (paille, foin, enrubanné)

La vis ellipsoïdale AGRAM

. Surdimensionnée avec couteaux interchangeables

. 2 racleurs de fond de série (distribution régulière)

. Elle assure un mélange homogène de tous les composants de la ration, vidange sans pertes ni restes

Entonnoir à minéraux et aliments liquides

Il facilite l'incorporation d'aliments liquides ou minéraux à hauteur d'homme sur le côté de la machine.

Gabarit compact

. Chargement aisé

. Encombrement réduit pour le passage dans les bâtiments d'élevage

Commandes confort

Nos machines sont équipées de série avec boîtier de commande électrique en cabine sur modèles avec tapis frontal.

Les roues

. Dimensions 400 x60-15,5

. Larges avec profil agraire

Tapis frontal avec éjection droite ou gauche

. Commande électrique en cabine et régulateur de vitesse

. Tunnel de distribution large 1m avec bande caoutchouc 0,86m pour obtenir un flux régulier et supprimer les bourrages lorsque les rations sont très fibreuses

3 options disponibles, nous consulter

1 . Tapis surévélateur

Réglable en hauteur avec commande électro/hydro en cabine + régulateur de vitesse ayant office de rallonge et permettant de surélever la heuteur de distribution pour auge haut (supérieur à 70 cm). Fixation uniquement en bout de tapis frontal à droite ou à gauche, à préciser à la commande

2 . Pesée programmable

En ration direct ou (15 recettes x 16 ingrédients) en ration complète ou (15 recettes x 16 ingrédients) proportionnelle au nombre de tête

3 . Boîtier réducteur 2 vitesses

Réduction de puissance. Il permet l'utilisation de tracteur de plus faible puissance
(environ -20%)

OPTIONS	BIG FEED 12 Porte latérale	BIG FEED 12 Tapis frontal	BIG FEED 15 Tapis frontal	BIG FEED 20 Tapis frontal
Tapis surévélateur	Non	Disponible	Disponible	Disponible
Pesée programmable	Disponible	Disponible	Disponible	Disponible
Boîtier réducteur 2 vitesses	Disponible	Disponible	Disponible	Disponible

CARACTÉRISTIQUES

Mélangeuses verticales BIG FEED AGRAM	12 Porte latérale	12 Tapis frontal	15 Tapis frontal	16 Tapis frontal	20 Tapis frontal
Volume de cuve	12 m³	12 m³	15 m³	16 m³	20 m³
Épaisseur de tôle acier HLE de fond	20 mm	20 mm	20 mm	20 mm	20 mm
Épaisseur tôle acier HLE de côté	6 mm	6 mm	6 mm	6 mm	6 mm
Épaisseur de la vis	12 mm	12 mm	12 mm	12 mm	12 mm
Rebord anti-débordement (Haut de cuve avec pliage interne)	Option incluse	Option incluse	Option incluse	Option incluse	Option incluse
Entonnoir à minéraux et aliments liquides	Option incluse	Option incluse	Option incluse	Option incluse	Option incluse
Porte hydraulique frontale avec large ouverture	Non	1,15 m	1,15 m	1,15 m	1,15 m
Tapis frontal droite/gauche	Non	Avec variateur de vitesse	Avec variateur de vitesse	Avec variateur de vitesse	Avec variateur de vitesse
Large bande de caoutchouc sur tapis frontal droite/gauche	Non	0,86 m	0,86 m	0,86 m	0,86 m
Largeur du tunnel sur tapis frontal droite/gauche	Non	1 m	1 m	1 m	1 m
Nombre de vis	1	1	1	2	2
Nombre de couteaux traités de 40 cm de longueur par vis	4	4	4	4	4
Nombre de couteaux traités de 20 cm de longueur par vis	15	15	15	15	15
Nombre de racleurs de fond de cuve par vis	2 dont 1 réglable	2 dont 1 réglable	2 dont 1 réglable	4 dont 2 réglables	4 dont 2 réglables
Contre-couteau réglable hydraulique de série	non	1	1	1	1
Contre-couteau réglable manuellement	1	1	1	1	1
Transmission sécurité boulon	Option incluse	Option incluse	Option incluse	Option incluse	Option incluse
Passerelle de sécurité	Option incluse	Option incluse	Option incluse	Option incluse	Option incluse
Commande	Hydraulique tracteur	Électrique en cabine	Électrique en cabine	Électrique en cabine	Électrique en cabine
Puissance requise mini/maxi	80/100 ch/Din	80/100 ch/Din	90/110 ch/Din	100/120Ch/Din	100/120Ch/Din
Hydraulique tracteur nécessaire	1 DE	1 SE + retour	1 SE + retour	1 SE + retour	1 SE + retour
Béquille hydraulique	Option incluse	Option incluse	Option incluse	Option incluse	Option incluse
Nombre d'essieux	1	1	1	1	2
Homologation DREAL	non	non	non	non	non
Poids à vide	4042 kg	4300 kg	4600 kg	6000 kg	7900 kg

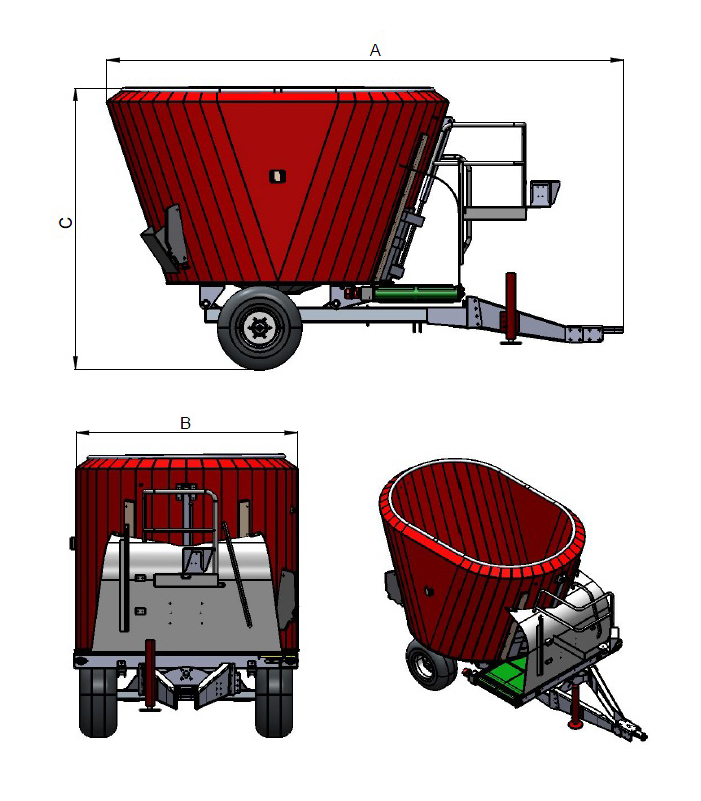

Dimensions	BIG FEED 12 Porte latérale	BIG FEED 12 Tapis frontal	BIG FEED 15 Tapis frontal	BIG FEED 16 Tapis frontal	BIG FEED 20 Tapis frontal
A	4950 mm	5323 mm	5548 mm	6800 mm	7660 mm
B	2400 mm	2300 mm	2300 mm	2300 mm	2300 mm
C	2950* mm	2950* mm	3500* mm	2840* mm	2960* mm
D	850 mm	850 mm	850 mm	850 mm	850 mm

_*_{Les caractéristiques indiquées ainsi que les formes sont sujettes à évolutions permanentes et elles ne sont ici qu'à titre indicatif, demandez des précisions écrites à votre interlocuteur.}

*Hauteur avec roues en 400 x 60 - 15,5
(Possibilité de réduire la hauteur de 100 mm avec roues 7.00 - 12)

OPTIONS

OPTIONS	BIG FEED 12 Porte latérale	BIG FEED 12 Tapis frontal	BIG FEED 15 Tapis frontal	BIG FEED 16 Tapis frontal	BIG FEED 20 Tapis frontal
Tapis surévélateur	-	070-59-62-321
Pesée programmable	070-59-62-514				070-59-62-516
Boîtier réducteur 2 vitesses	070- 59-62-210
