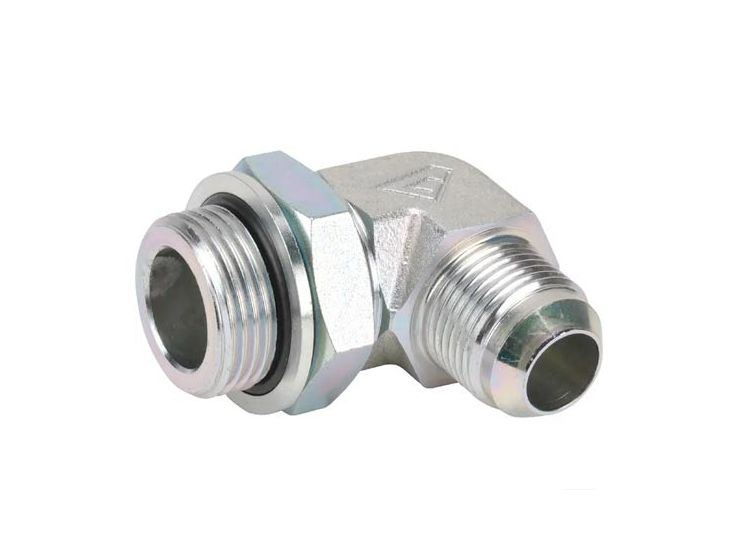

RACCORD COUDE MALE UNF/BSP 1/2 - 3/8
Ref
13AGHYD1917
Poids : 0.03Kg
11,80 €
HT
Livraison sous 8 jours ouvrés *
Description
: Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514.
Filetage de raccordement au côté du cône 37° est UNF selon ANSI
Filetage de raccordement au côté du cône 37° est UNF selon ANSI
- Angle du cône : 74 °
- Forme : Coude
- F1 = Diamètre de filetage du raccord n°1 : 19mm
- Type de filetage du raccord n°1 : BSP
- F2 = Diamètre de filetage raccord n°2 : 20mm
- Type de filetage raccord n°2 : JIC
- L1 = Distance des raccords : 39,9 mm
- Distance du centre à lextrémité du raccord : 31 mm
- Diamètre de tuyau : 18 mm
- Angle : 90 °
- Pression de service maximale : 380 bar
- Raccordement : Filetage UNF (JIC) / BSP dB(A)
- Traitement de surface : Galvanisé
