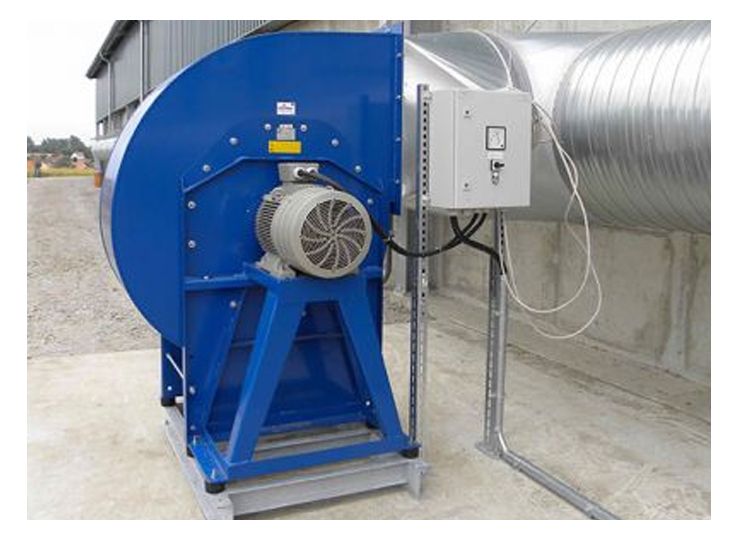

Ventilateurs centrifuges - AIR WIND

Série PROFESSIONNELLE Ventilateurs simple ouïe, moyenne pression De 12000 à 47500 m3/h Vitesse de rotation 1500 trs/min = utilisation intensive

Télécharger PDF

Description

Ventilateurs centrifuges simple ouïe, moyenne pression

- Série "industrielle"

- Centrifuge "simple ouïe", moyenne pression

- Vitesse de rotation 1500 t/min = utilisation très intensive

- Moteur électriques 400/690 V//50Hz

- Indice de protection standard IP55/F

- Qualité : dégraissage + phosphatage + 1 couche d'apprêt + 2 couches de finition RAL 5010

Attention

De série, les moteurs électriques ne sont pas équipés de DEMARREUR ELECTRIQUE, car ces ventilateurs de gamme industrielle sont généralement installés en poste fixe et raccordés dans une armoire électrique.

Option

- Châssis GALVA avec passage porte-pales

- Boitier Pilote (automate de démarrage)

- Variateur de fréquence - FU

- Sortie T Ø500mm - pour conduit de ventilation

- Sortie T Ø630mm - pour conduit de ventilation

- Sortie T Ø800mm - pour conduit de ventilation

CARACTÉRISTIQUES

AIR WIND	RL 630	RL 710R	RL 710	RL 800R	RL 800

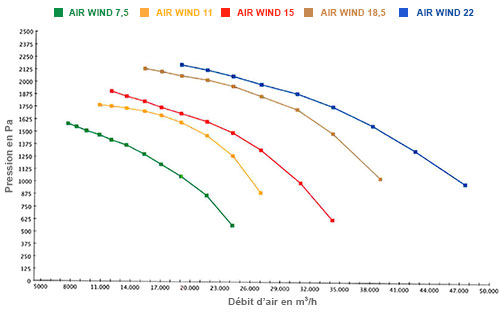

Débit d'air en m³/h à 1400 Pa	12000	21500	24500	34000	38000
Débit d'air en m³/h à 1000 Pa	19000	25500	31000	39000	47500
Puissance moteur ... Ch/Din	10	15	20	25	30
Puissance moteur (en KW)	7.5	11	15	18.5	22
Vitesse de rotation (1/min)	1500	1500	1500	1500	1500
Poids (en Kg)	220	330	340	420	440
Niveaux sonores (en dB(A))	75	78	79	81	83
Diamètre de sortie (en mm) - à présiser à la commande	500	500 ou 630		500 ou 800

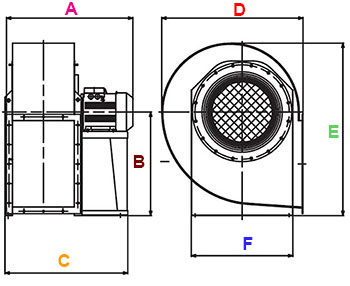

A ...mm	1050	1160		1315
B ...mm	850	1010		1100
C ...mm	1260	1415		1600

_{*Les caractéristiques indiquées ainsi que les formes sont sujettes à évolutions permanentes et elles ne sont ici qu'à titre indicatif, demandez des précisions écrites à votre interlocuteur.}

OPTIONS

Description	RL 630	RL 710R	RL 710	RL 800R	RL 800
Boitier Pilote ( automate de démarrage )	060-41694-3-075	060-41694-3-110	060-41694-3-150	060-41694-3-185	060-41694-3-220
Variateur de fréquence - FU	060-41694-5-075	060-41694-5-110	060-41694-5-150	060-41694-5-185	060-41694-5-220
Sortie T Ø500 mm - pour conduit de ventilation	060-41694-8-5050
Sortie T Ø630 mm - pour conduit de ventilation	-	060-41694-8-6363		-	-
Sortie T Ø800 mm - pour conduit de ventilation	-	-	-	060-41694-8-8080
