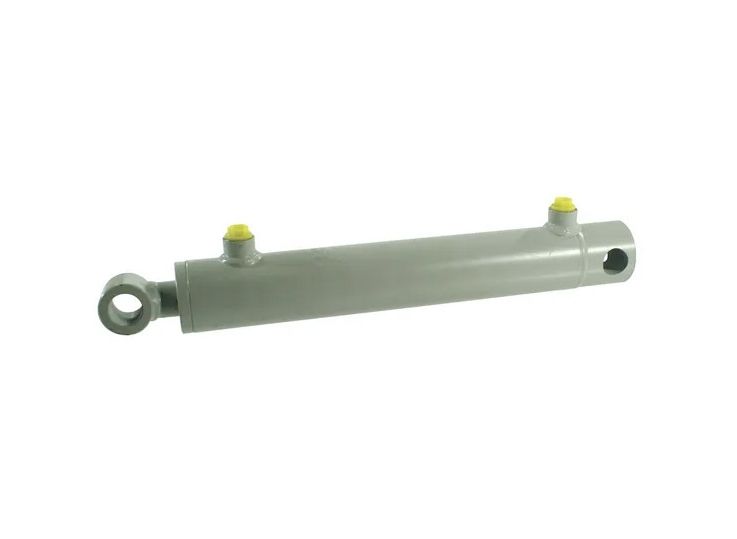

Vérin DE D35-60-200

: G, Diamètre de la tige, 35 mm
A, Course, 200 mm
Longueur min., 373 mm
Pression de service max., 250 bar
Diamètre de montage - raccord du vérin, 25,4 mm
C, Diamètre du filetage de montage - raccord du vérin, 3/8 Inch
Diamètre de montage - bielle, 25,4 mm
N, Diamètre de trou de montage - jonction des barres, 25,4 mm
E, Diamètre extérieur du cylindre, 70 mm
H, Diamètre du trou de montage - raccord du vérin, 25,4 mm
B, Entraxe min. des trous de montage, 373 mm
M, Diamètre extérieur de bague de montage, 42 mm
L, Largeur de la tête de montage, 45 mm
Température de service minimale, -25 °C
Température de service maximale, 85 °C
Pression nominale, 200 bar
F, Distance extrémité du vérin à la bague de montage, 12,5 mm
Diamètre intérieur, 60 mm
